Roll Belt

Roll Belt & výkonnost

• Konzistentní vkládání – každá řada prstů posunuje menší množství plodiny z řádku, což zajišťuje hladký nepřetržitý průchod plodiny
• Výkonné vkládání – menší množství plodiny na každé řadě prstů znamená efektivní pozitivní pohyb plodiny od sběrače do podavače
• Čisté odebírání – více prstů odebírá všechnu sebranou plodinu, efektivní především v podmínkách s krátkou plodinou

• Kromě krycího plechu mohou být sběrače lisů vybaveny prodlužovací soupravou desky či válce
• Prodloužení je zavěšené a bude umístěné ve své dolní poloze za účelem ovládání toku plodiny v méně hustých řádcích
• U hustých řádků může být prodloužení zvednuto výše, stejně jako zadní část krycího plechu, čímž se vytvoří flexibilní přechodový prostor plodiny s optimálním řízením toku plodiny
• Sběrač 2,3 m je standardně vybavený krycím plechem s prodlužovací deskou. V případě hustých řádků může být prodlužovací deska nahrazena válcem pro optimální řízení toku hmoty

Roll Belt & ovladatelnost

• Výklopná konstrukce pro snadnou změnu z přepravní na polní pozici
• Kola lze uložit za sběrač otočením dozadu a nahoru; není nutná jejich demontáž
• V této poloze jsou zajištěná pomocí čepu a závlačky
• Stavitelná výška bez použití nářadí
• S koly v přepravní poloze lze získat šířku sběrače pod 2,55 m
• Velikost pneumatik je 15 x 6.00 – 6
• Díky otočným kolům nemusí obsluha zvedat sběrač při otáčení
• Kola jsou umístěna v přední části a ve větší vzdálenosti od rozšiřovacích desek sběrače. Výsledkem je lepší vkládání, neboť kola nesvírají plodinu, kterou se šnek snaží vtahovat

Roll Belt & výkonnost

• Řezací rotor (Rotor Cutter) má patnáct tříhrotých oboustranných nožů, které tlačí plodinu přes patnáct průchozích kanálů. Díky unikátnímu designu rotoru uspořádaného do "W" je zajištěno dokonalé rozprostření plodiny v celé šířce lisovací komory.
• Nože jsou uloženy ve snadno přístupném modulu a jsou vybaveny vyčesávacími kanály pro odstraňování plodiny. Nože jsou do pracovní polohy přestavovány hydraulicky. Vysunování a zasunování nožů je ovládáno ze sedadla traktoru pomocí vnějších okruhů hydrauliky.
• Jednotlivé nože jsou chráněny silnou pružinou, jenž umožňuje zasunutí nože pod úroveň podlahy. Tím mohou procházet cizí předměty (kameny) a nedojde k poškození nožů či prstů rotoru.
• Rotor uspořádaný do „W“ vkládá i tu nejtěžší plodinu přes 15 jednotlivých „nepropustných“ nožů, což vede k mimořádné a konzistentní kvalitě nařezaného materiálu a následně k větší celkové produktivitě a menší spotřebě energie.

Roll Belt & pohoda při práci

• Při zablokování rotoru může řidič snadno provést jeho uvolnění přímo z kabiny, a to pouhým odklopením podlahy, která je ovládaná pomocí hydraulické pístnice.
• Dojde-li k ucpání rotoru: zasuňte nože; spusťte podlahu – sníží se tak tlak na plodinu uvízlou mezi podlahou a rotorem; zapnutím PTO otáčejte rotorem – plodina se beze ztrát navede do lisovací komory; zvedněte podlahu a pokračujte v lisování.

Roll Belt & výkonnost

• Díky unikátní kombinaci pásů a formovacích válců vzniká ideální prohloubení pro formování středu balíku. Tři formovací válce vytvářejí prohloubení, které je ideální pro zahájení vytváření balíku. Čtyři široké nekonečné pásy se speciálním povrchem tvoří balíky se stejnou hustotou, což umožňuje zachování perfektního tvaru během manipulace a skladování. Požadovaná hustota balíku je dosažena kombinací pružin, které jsou aktivní při formování středu balíku a systému hydraulického napínání pásů, který zajistí rovnoměrnou hustotu celého balíku při jeho formování.

• Tři formovací válce, dva jsou montované na otočných saních a jeden je pevný, vytvářejí prohloubení, které je ideální pro zahájení vytváření balíku. Tyto válce jsou poháněné k zajištění okamžitého zahájení vytváření balíku. Poháněn je také podlahový válec, který nese největší část z hmotnosti rostoucího balíku a který značně přispívá k delší životnosti pásu.

Roll Belt & výkonnost

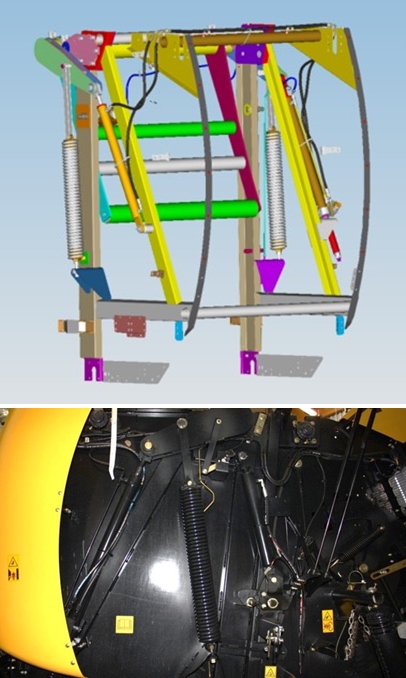

• Hustota balíku je dosažena kombinací pružin a systému hydraulického napínání pásů. Pružiny jsou aktivní při formování středu balíku – v této kritické fázi je navíc udržováno relativně nízké napnutí pásu pro správnou funkci pružin, což zajišťuje vytvoření středu s nepatrně nižší hustotou. Při zvětšování balíku přestane fungovat působení pružin a začne fungovat systém hydraulického napínání pásů, který zajistí rovnoměrnou hustotu celého balíku při jeho formování.

• Na přání je možné dodat patentovaný dvojitý systém nezávislé hydraulické regulace hustoty.
• 2 hydraulické válce při tlaku 138 bar (2000 psi) poskytují více síly než jeden hydraulický válec při tlaku 180 bar (2600 psi).
• O 5 % větší hustota balíku ve srovnání se systém regulace hustoty s jedním hydraulickým válcem
• Průměr 1,5 m také vyžaduje použití 2. pružiny regulace hustoty
• K dispozici jen u modelů s rotorem

Roll Belt & spolehlivost

• Tento exkluzivní patentovaný vázací mechanismus sítě fyzicky aplikuje síť na balík a vylučuje jakoukoliv možnost vynechání ovinutí
• Zahájení aplikování sítě je okamžité s ovládáním přes monitor
• Síť je automaticky odvíjena na balík
• Na balík se aplikuje přednastavené množství vázacího materiálu, čímž je zajištěno optimální pokrytí s minimálními náklady

• Samostatné motory pro ovládání vázacího mechanismu a síťových nožů - nahrazuje jeden pohon a snižuje nároky na výkon
• Nižší spotřeba proudu v systému znamená možnost připojení kabelů sběracího lisu přímo k 12V zásuvce (25 A) v kabině
• Není vyžadováno přímé připojení kabelů k akumulátoru
  • Snazší připojování pro obsluhu

Roll Belt & ovladatelnost

• Kompaktní design
• Černobílý displej
• Větší obrazovka než u stávajícího monitoru
• Navigační menu obrazovky
• Ikony pro intuitivní ovládání
• Větší úložný prostor pro 20 variant počítadel balíků
• Stejný monitor pro Bale Command™ II a Bale Command™ II Plus

Roll Belt & ovladatelnost

• Kompatibilní s ovládáním lisu přes ISOBUS
• Umožňuje zákazníkovi použít stávající monitor v traktoru pro ovládání lisu prostřednictvím ISOBUS
• Přímo z výrobního závodu je k dispozici dotykový monitor Intelliview III s barevným displejem
  • Lepší grafické zobrazení
  • Jednodušší navigace na obrazovce
    • Schopnost ovládat funkce a nastavení z hlavní obrazovky
• Systém IntelliBale přebírá ovládání některých funkcí traktoru. Jeden balík = jeden stisk tlačítka na multifunkční páce
